工藝流程描述

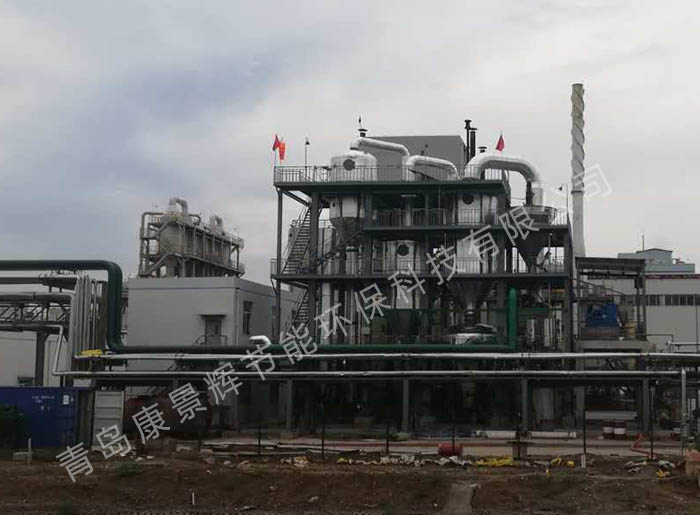

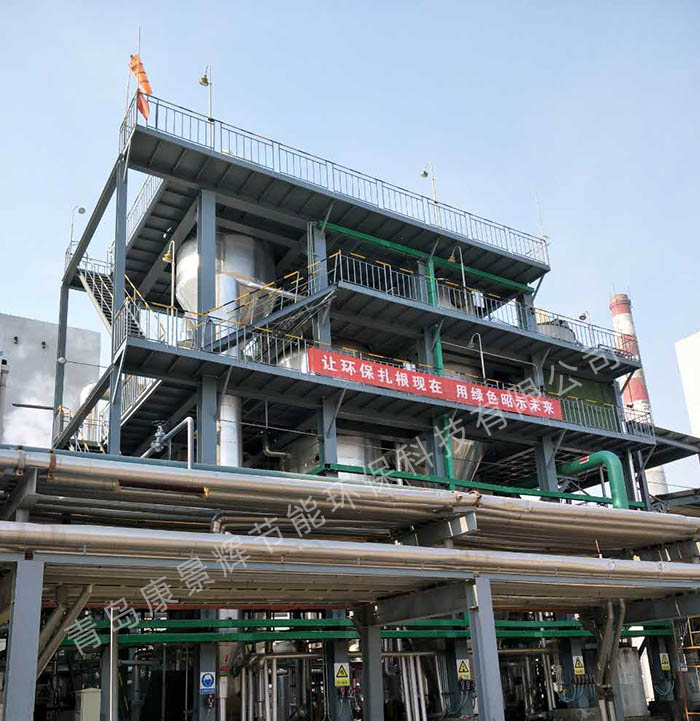

三效蒸發系統的流程：

原液首先和返回的母液進入預處理系統調解PH再進入預熱系統預熱。

進入預熱系統后，混合液和一效加熱器的鮮蒸汽冷凝水預熱；

預熱后的物料按三效順流的工藝，首先進入第一效。

進入一效蒸發器系統的物料經過循環泵的作用，在加熱室循環加熱，然后在分離器蒸發分離，沸騰蒸發的蒸汽上升，濃縮液停留在系統內；當?shù)诙枰恿蠒r，自控系統會自動把一效的濃縮液送入第二效；當?shù)谌枰恿蠒r，自控系統會自動把二效的濃縮液送入第三效；當?shù)谌Ь{濃度達到設計值時排出分離器；晶漿進入稠厚器，然后進入離心機分離，得到固體產出，母液全返回預處理系統。

二次蒸汽流程：

一效加熱器熱源：外接飽和鮮蒸汽

二效加熱器熱源：一效二次蒸汽

三效加熱器熱源：二效二次蒸汽

蒸發產生的二次蒸汽夾帶有少量的液滴，這些臟的二次蒸汽上升，進入除霧器，通過逆流洗滌，將二次蒸汽中夾帶的微小液滴洗滌出來，重新進入料液。被洗掉霧沫的二次蒸汽，進入下一效加熱器的蒸汽側。

外接飽和鮮蒸汽換熱后冷凝成水，去往預熱器為原料預熱。

三效二次蒸汽進入冷凝器冷凝。
