三效蒸發結晶器設計原理

      三效蒸發結晶器經常用于制藥或化工生產過程中，三效蒸發結晶器設計原理是什么呢？今天小編和大家一起聊聊三效蒸發結晶器設計原理，便于大家對于三效蒸發結晶器有一個更深層次的了解。
      一、三效蒸發結晶器工藝及設計
      1、蒸發工藝：根據所處理物料，蒸發能耗，選用逆流、并流、平流蒸發工藝。
      2、蒸發形式：根據料液濃度，處理量等采取三效蒸發工藝，同時根據料液溶解度及客戶的結晶或濃縮要求，進行設計。
      二、三效蒸發結晶器原理及設計工藝說明
      三效蒸發結晶器原理：將第一個蒸發器產生的二次蒸汽再次當作加熱源，引入另一個蒸發器，只要控制蒸發器內的壓力和溶液沸點，使其適當降低，則可利用第一個蒸發器產生的二次蒸汽進行加熱。此時，第一個蒸發器的冷凝處就是第二個蒸發器的加熱處。這就是多效蒸發原理。每個蒸發器稱為一效，通入生蒸汽的蒸發器為第一效，并由二次蒸汽通入方向依次為第二效、第三效等。
      生蒸汽進入I效加熱器作為熱源，對I效內的物料進行加熱；I效分離室內的物料經過蒸發產生二次蒸汽，進入II效加熱器作為熱源對II效內的物料進行加熱；II效分離室內的物料經過蒸發產生二次蒸汽，進入III效加熱器作為熱源對III效內的物料進行加熱。

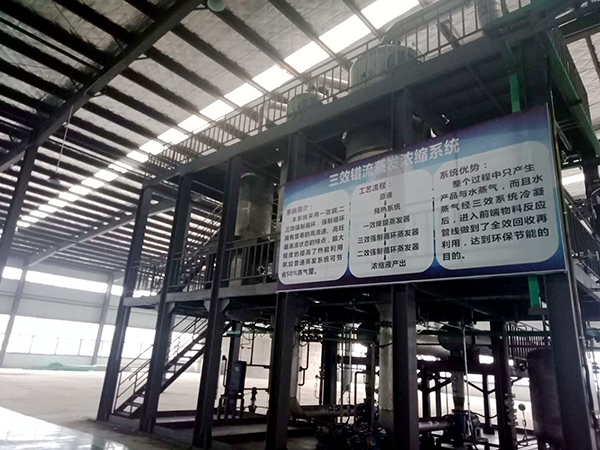

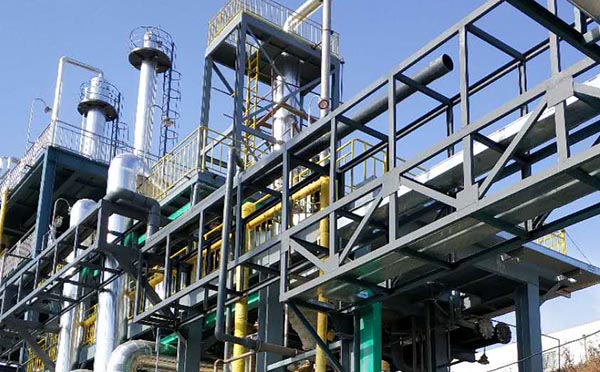

      三、三效蒸發結晶器設備組成
      三效蒸發器設備由加熱器、強制循環泵、蒸發分離器、結晶器、冷凝器、物料泵、冷凝水泵、操作平臺、電器儀表控制柜及界內管道閥門等。
      四、三效蒸發結晶器技術特點
      物料受熱時間短、蒸發速度快，濃縮比重大，有效保持物料原效。節能效果顯著，比單效蒸發器節約蒸發量70%左右。
      物料在密閉系統中蒸發濃縮或結晶；三效蒸發結晶器設計有的除沫裝置，防止跑料現象。三效蒸發結晶器耐腐性能好，清洗更方便，可配微機控制系統，使用更簡便，效果更穩定。
      五、三效蒸發結晶器適用范圍
      在化學和醫藥、食品等工業中，有些生產過程需要將溶有固體溶質的稀溶液加以濃縮，以便得到固體產品或者制取溶劑，或者生產過程中的工業廢水需要處理達到環保要求，因此需要利用蒸發濃縮或者蒸發結晶的方法，以滿足工業和環保的要求。
      三效蒸發結晶器廣泛應用于芒硝、燒堿、亞硫酸鈉、硫酸錳、氯化鈉、氯化鈣、氧化鋁、硫酸銨、氯化銨等溶液的沸騰蒸發結晶工藝。
